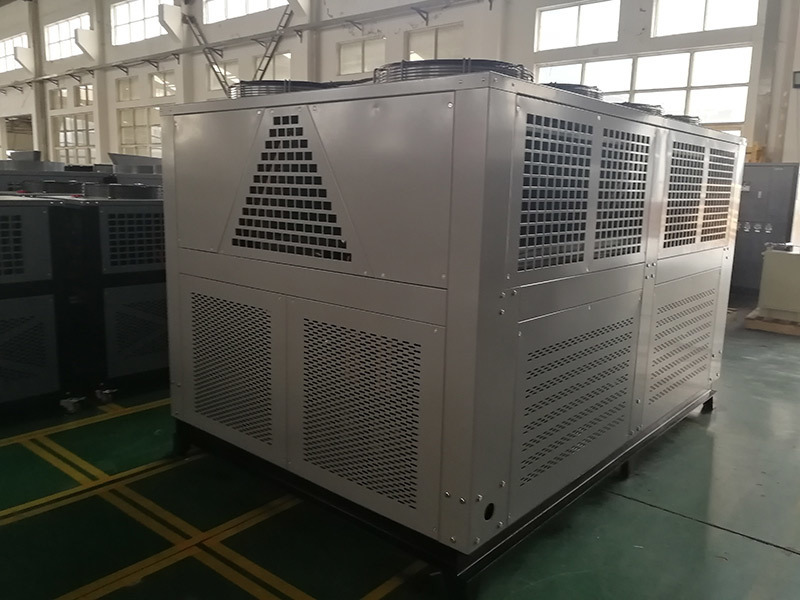

制冷冷水機組由三個相互關聯的系統組成：制冷劑循環系統、水循環系統、電器自控系統。

一、制冷劑循環系統：

蒸發器中的液態制冷劑吸收水中的熱量并開始蒸發，液態制冷劑亦完全蒸發變?yōu)闅鈶B(tài)后被壓縮機吸入并壓縮,氣態制冷劑通過冷凝器吸收熱量，凝結成液體，通過熱力膨脹閥（或毛細管）節流后變成低溫低壓制冷劑進入蒸發器，完成制冷劑循環過程。

二、制冷冷水機組系統基本組成 ：

壓縮機：壓縮機是制冷系統中的核心部件，作用是將輸入的電能轉化為機械能，壓縮制冷劑。

冷凝器：在制冷過程中冷凝器起著輸出熱能并使制冷劑得以冷凝的作用。從制冷壓縮機排出的高壓過熱蒸氣進入冷凝器后，將其從蒸發器和制冷壓縮機中以及在管道內所吸收的熱量都傳遞給周?chē)橘|(zhì)（水或空氣）帶走；制冷劑高壓過熱蒸氣重新凝結成液體。

貯液器：貯液器安裝在冷凝器之后，與冷凝器的排液管是直接連通的。冷凝器的制冷劑液體應暢通無阻地流入貯液器內，這樣就可以充分利用冷凝器的冷卻面積。另一方面，當蒸發器的熱負荷變化時，制冷劑液體的需要量也隨之變化，那時，貯液器便起到調劑和貯存制冷劑的作用。

干燥過濾器：在制冷循環中必須預防水分和污物（油污、鐵屑、銅屑）等進入，如果系統中的水分未排除干凈，當制冷劑通過節流閥（熱力膨脹閥或毛細管）時，因壓力及溫度的下降有時水分會凝固成冰，使通道阻塞，影響制冷裝置的正常運作。

熱力膨脹閥：熱力膨脹閥在制冷系統中既是流量的調節閥，又是節流閥，在制冷設備中安裝在干燥過濾器和蒸發器之間，它的感溫包是包扎在蒸發器的出口處。其主要作用是使高壓常溫的制冷劑液體在流經熱力膨脹閥時節流降壓，變?yōu)榈蜏氐蛪褐评鋭裾魵猓ㄟM(jìn)入蒸發器，在蒸發器內汽化吸熱，而達到制冷降溫的目的。

蒸發器：蒸發器是依靠制冷劑液體的蒸發來吸收被冷卻介質熱量的換熱設備。它在制冷系統中的功能是吸收熱量（或稱輸出冷量）。為了保證蒸發過程能穩定持久的進行，必須不斷的用制冷壓縮機將蒸發的氣體抽走，以保持一定的蒸發壓力。

制冷劑：NTC 使用 R22 作為制冷劑。它的作用是攜帶熱量，并在狀態變化時實現吸熱和放熱。

水循環系統：

水循環系統是由水泵將水從水箱抽出到用戶需冷卻的設備，冷凍水將熱量帶走后溫度升高，再回到冷凍水箱中。

電器自控系統：

電器自控系統包括電源部分和自動控制部分。

電源部分是通過接觸器，對壓縮機、風扇、水泵等供應電源。

自動控制部分包括溫控器、壓力保護、延時器、繼電器、過載保護等相互組合達到根據水溫自動啟動和停止，保護等功能。
